概要
顺络大电流磁珠MZPA系列，是依靠顺络成熟的叠层平台基础上，通过自研的磁性粉料、创新的内部电极构造、严苛的生产品控标准，实现了最高可达10A的耐电流特性，RDC低至0.05ohm以下，同时还具备优异的低THD+N性能，现已在各类D类功放设计的音频设备和搭配GaN MOS管的大电流线路中推广使用，且获得客户的一致好评。
背景
磁珠作为EMI滤波器中常用器件之一，在高频噪声的抑制上有强大的效果，其使用简单，成本较低，是众多工程师解决EMC问题的法宝。顺络电子已有多年开发片式磁珠的经验，本文发布的MZPA系列，是基于传统磁珠使用在音频线路会出现音质失真问题，为解决这一痛点，顺络自研高性能的磁性粉料，提高产品的磁饱和特性，从而改善线路的总谐波失真+噪声（THD+N），确保音频信号的完整性；另外通过对应GaN芯片客户的需求，设计出通流能力强的内电极结构，使得产品有优秀的耐电流特性和极低的直流电阻（RDC），使用在GaN快充电源方案中，电压损耗更小，输出效率更高。
产品特点
大额定电流，最高可达10A
低直流电阻，全型号在0.05ohm以下
阻抗值丰富，覆盖50Ω~680Ω@100MHz
优良的THD+N性能
应用场景和案例
D类功放、TV、扬声器等设备的音频线路
GaN快充电源适配器、服务器供电等大电流线路

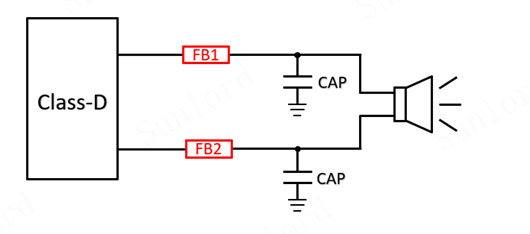

案例 1数字功放后端串联磁珠构成LC滤波

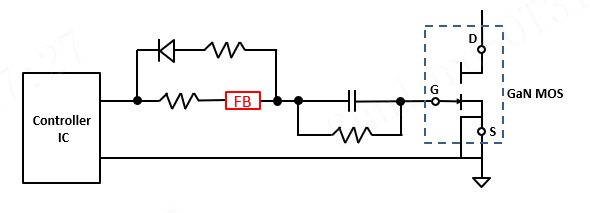

案例 2加入磁珠隔离GaN MOS管的高频开关噪声
外观尺寸
Unit: mm [inch]
Type | L | W | T | a |
MZPA 2016 [0806] | 2.0 ±0.2 [.079 ±.008] | 1.6±0.2 [.063±.008] | 0.9±0.1 [.035±.004] | 0.5±0.3 [.020±.012] |
MZPA 2520 [1008] | 2.5 (+0.3, -0.1) [.098(+.012, -.004)] | 2.0±0.2 [.079 ±.008] | 1.1±0.1 [.43±.004] | 0.5±0.3 [.020±.012] |
MZPA 3216 [1206] | 3.2±0.2 [0.126±0.008] | 1.6±0.2 [0.063±0.008] | 1.10±0.2 [0.043±0.008] | 0.7±0.3 [0.028±0.012] |
MZPA 3225 [1210] | 3.2(+0.3, -0.1) [0.126(+.012, -.004)] | 2.5±0.2 [0.098±0.008] | 1.1±0.2 [0.043±0.008] | 0.7±0.3 [0.028±0.012] |

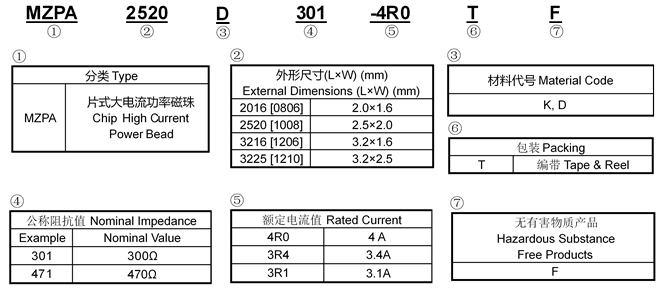

产品型号
产品主要规格和电气特性
MZPA2016 Series
Part Number 型号 | Impedance 阻抗 | Z Test Freq. 阻抗的测试频率 | Max. DC Resistance 直流电阻 | Max. Rated Current 额定电流 | Thickness 厚度 |
Units 单位 | Ω | MHz | Ω | mA | mm [inch] |
Symbol 符号 | Z | Freq. | DCR | Ir | T |
MZPA2016K101-4R0TF | 100±25% | 100 | 0.018 | 4000 | 0.9±0.1 [.035±.004]] |
MZPA2016K181-3R4TF | 180±25% | 100 | 0.025 | 3400 |
MZPA2016K301-3R1TF | 300±25% | 100 | 0.030 | 3100 |
MZPA2016K601-2R5TF | 600±25% | 100 | 0.046 | 2500 |
MZPA3225 Series
Part Number 型号 | Impedance 阻抗 | Z Test Freq. 阻抗的测试频率 | Max. DC Resistance 直流电阻 | Max. Rated Current 额定电流 | Thickness 厚度 |
Units 单位 | Ω | MHz | Ω | mA | mm [inch] |
Symbol 符号 | Z | Freq. | DCR | Ir | T |
MZPA3225D301-5R0TF | 300±25% | 100 | 0.025 | 5000 | 1.1±0.2 [0.043±0.008] |
MZPA3225D471-4R5TF | 470±25% | 100 | 0.030 | 4500 |
MZPA3225D681-4R0TF | 680±25% | 100 | 0.035 | 4000 |
